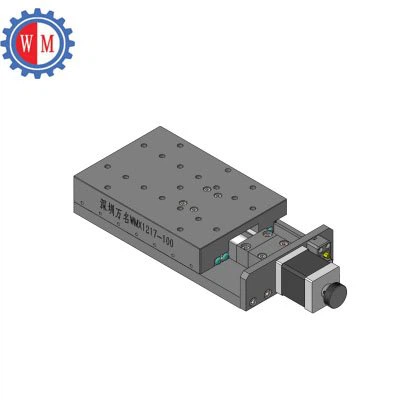

WMY-serien motorisert XY lineærtrinn er utstyrt med en vandring fra 30 mm, 50 mm, 100 mm, 200 mm, 300 mm med en rekke forskjellige belastninger. Dette er mye mer økonomisk og praktisk lineærmotortrinn for en rekke bruksområder som krever høy presisjonsnøyaktighet.
Det motoriserte xy-trinnet kan drives av mange forskjellige typer motorer, for eksempel børsteløse likestrømsmotorer, programmerbare motorer, vanlige trinnmotorer, trinnmotorer med lukket sløyfe og servomotorer, og viser forskjellige presisjons- og hastighetsegenskaper. vi legger også til optisk lineær koder på scenene i henhold til dine krav for å få mye mer presisjonsnøyaktighet. For XY per akse har det hele tre hallsensorer av typen PCS NPN, en er for nullposisjon, den andre er for positive og negative grensebrytere.
WANMING tilbyr en serie med høypresisjonsstandard og tilpasset XY lineær trinn fra 30 mm til 300 mm vandring, som er mye brukt i mange laboratorier innen biovitenskap, vitenskapelig medisin og landbruks- og 3C-produksjonsindustri.
Ser du etter motorisert XY lineærtrinn? WMY-seriens trinn er fullt kompatible med
en rekke applikasjoner.
Trenger du et tilpasset motorisert xy-trinn? vårt produkttilpasningsteam er i stand til å fullføre de fleste motoriserte scenemodifikasjoner innen 10 virkedager.
Spesifikasjon for motorisert XY lineærtrinn
Modell | WMY225-100 | ||
Strukturparameter | X og Y Reise | 100 mm | |
Bordstørrelse | 225*225 mm | ||
Skrueledning | 2 mm | ||
Føringsskinne | Lineær føringsvei | ||
Kjøremotor | NEMA 17 trinnmotorer | ||
Husmaterialer | Aluminiumslegering (anodisert svart) | ||
Sentral belastning | 15 kg | ||
Netto vekt | 8,9 kg | ||
Nøyaktighetsparameter | Oppløsning (Ingen underavdeling) | 5 um | |
Gjentatt nøyaktighet | ±2um grad | ||
Absolutt på nøyaktighet | ±4um grader | ||
Retthet | 5 um | ||
Parallellisme | 20 um | ||
Elektrisk spes | Hjemmeposisjon/ grensebryter | Type | Intern NPN Type Hall Censor. |
Spenning | DC5-24V | ||
Motorkontakt | DB9 Pin (hann) | ||
Merknader: Motorisert XY lineær trinn med trinnmotorer; valgfrie trinnmotorer med lukket sløyfe, servomotor og RS485 alt-i-ett-motorer. | |||
Funksjoner
● 225*225mm og 100*100mm vandring for XY-aksen
● Kan bevege seg i XY to retninger
● Stor belastning 15kg
● XY-aksen er utformet som en integrert struktur, ikke delbar
● Solid konstruksjonsdesign
● Skal styres av ekstern kontroller
Testrapport fra API Laser Interference
Vårt bruksmodellpatentsertifikat som nedenfor vedlagt
Våre opphavsrettigheter for datamaskinprogramvare som nedenfor
Hvorfor velge WANMING i Kina?
1. Utmerket team: Profesjonell konstruksjonsingeniør for kundetegning og prøver.
2. Utmerket kvalitetskontroll: Utstyrt med Stick Kvalitetskontroll følgende med erfarne ingeniører.
3. Utmerket kostnadsbesparelse: Liten prøvepartibestilling tilgjengelig.
4. Den ledende tiden er kort: Vi har CNC-maskiner, NC-utstyr barbermaskiner,
CNC gear fresing, CNC gir slipemaskiner, slik at kvaliteten og produksjonstiden kan kontrolleres.
5.Nøyaktighetstestrapport er tilgjengelig. Vi har høy presisjon API-laserinterferens importert fra USA.
